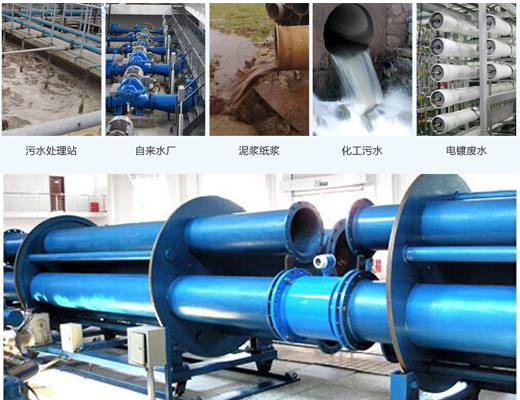

自來水流量計是高精度、高可靠流量儀表，采用法拉*電磁感應定律設計而成，傳感器主要組成部分是：測量管、電*、勵磁線圈、鐵芯與磁軛殼體。自來水流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
自來水流量計采用先進技術研制、開發與生產的流體測量儀表，具有高精度、高可靠性與使用壽命長等特點。為保證產品質量，在產品結構、選材、制定工藝、生產裝配與出廠測試等過程中每個環節細致研究與控制，配套完整的流量標定檢測系統。自來水流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。自來水流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。

1、使用深井水的情況

這種情況一般有兩條供水管線, 一條生產,一條備用,每條管線上有五到十個水井,每個水井都有單獨的控制間和計量間,控制間一般主要是電源、顯示儀表和控制面板, 計量間一般有水泵、閥門、計量儀表等。計量間一般應具備以下幾個必要條件:

(1)如果將來采用把計量儀表拆下來送檢的方式,就應該在管線上設有備用旁通,以免送檢時影響生產。另外也可以采用備用管線與生產管線分別送檢的方法, 這樣可以不必留有備用管線。

(2)如果采用現場檢測的方法,就應該在計量間內留有充分長的直管段, 以備安裝標準表,一般要求*少5D,同時計量儀表和標準表前應盡量避免立體彎頭和阻力較大的閥門(如碟形閥)。

(3)管線的設計應距地面有一定的距離(*好大于500mm),以便于檢定和調整的操作。

(4)計量儀表一般應安裝在水平管線的較低處, 以利于流場穩定和充滿管線。

(5)計量間應有相應的集水和抽水功能,以免由于閥門的滲漏,雨水過大等因素產生積水,既容易損壞儀表又不便于操作。

(6)可能的情況下應使計量間與控制間有一段距離, 以避免控制間電磁場對計量儀表造成干擾。

(7)管線上*好設置可拆卸的計量段,或留有可對管線內部進行觀察和清洗的觀察口。以利于了解管線內部的結垢情況、儀表運行情況, 以及方便維護和清洗。



2、使用江河水的情況

這種情況下管線一般都比較大, 有的直徑超過2米, 往往是兩條管線, 一條生產一條備用, 都是經過同一個泵站從江河抽水, 經過處理后使用。

這種情況計量間是與泵站分開的, 計量間至少應滿足以下幾個必要條件:

(1)計量間要選擇附近沒有電磁干擾的位置,如計量間的上面不能有高壓線通過,四周30米內沒有高壓線或大功率變壓器,不要為了降低費用而使高壓線或其他電線組排在管線溝內通過。

(2)計量間應設置在水平管線的較低處,以保證管線充滿和減少氣泡。

(3)計量間應便于檢測人員出入,并應有良好的通風, 以防止工作人員發生危險。

(4)管線底部距地面應有一定的距離,如500mm,以便于檢測人員操作。如果管線直徑比較大, 應設置檢測人員從上面通過的梯子, 否則下面的距離應保證檢測人員通過。

3、使用湖泊水的情況

這種情況很多條件都與使用江河水的情況相同, 所不同的是由于湖泊的水比較穩定,就像自己的水庫一樣,所以有的使用單位在廠房外面根本沒有設立管線。

這種情況在廠房外是無法安裝計量器具的, 而且廠房內也由于原來設計時沒有預留位置,安裝一般的計量器具都很困難。這種情況應從以下幾方面考慮。

(1)如果是新建的電廠或用水管線,應參照前面所提到的要求進行計量器具的配備和安裝。

(2)如果在廠房外進行改造安裝計量器具*選還是設立管線, 然后參照前面的要求進行。如果沒有條件安裝管線,可以考慮安裝明渠流量計, 但明渠流量計必須由專業廠家按**規范或檢定規程要求設安裝, 否則會計量不準確。

(3)如果無條件安裝明渠流量計,只能考慮在進水(或出水)水渠內修一段比較規則斷面圖形的水渠, 然后再這段水渠上安裝自動液位測量裝置,通過測得的液位和明渠的截面積來計算流量。

(4)如果在廠房內進行改造,可以考慮安裝外夾式超聲波流量計, 也可以考慮各種插入式流量計,這樣一方面改造工程量小,一方面占用的空間也比較小。

但不論是哪一種情況都要考慮到將來的周期檢定問題,否則,沒有經過檢定的計量器具是難以保證計量準確度的, 同時也不能用來提供公證數據的。必要時在改造過程中應與計量方面的專門人員進行溝通, 以避免不必要損失。
