超聲波流量計安裝要求有哪些方面
點擊次數：2914 發布時間：2021-03-19 07:33:18
超聲波流量計概述
超聲波流量計以時差法為原理，測量圓管內液體流量，流體的流速與超聲波順流和逆流傳播的時間差成 正比。此時還可用相差法、頻差法等。它具有穩定型好、零點漂移小、測量精度高，量程比寬（流速范圍： 0.01-12m/s），抗干擾能力強等特點。
超聲波流量計產品特點
1、陶瓷傳感器、金屬合金粘接劑。強度高、耐磨損、耐腐蝕、不易結垢。特別適合于高溫、高腐蝕性液體的 測量。使用金屬粘接劑，粘接更加牢固，使用溫度可達160℃，特別適合于聲傳感器，使傳感器的工程實用 性大大提高。
2、微功耗、數字化設計。整機采用微功耗硬件及軟件設計，對超聲波信號進行數字發射、數字接收和數字分 析，達到了全面的數字化設計，整機功耗小于0.3W。電池供電型整機功耗只有0.2mW
3、卓越的計量和管理功能。在軟件設計上采用先進的分析和計算技術，保證準確的計量功能。另外設計了先 進的管理功能，該系列儀表能在任何時間查閱前十年任何時候的儀表運行數據。
4、靈活的維護性能。采用換向自適應技術，使該系列儀表能夠自動消除測量過程的零點誤差，并能夠在維修 過程中任意更換轉換器和傳感器，不影響測量準確度。
5、漢字化技術。儀表的數據輸入和測量過程顯示全部漢字化，使操作者不使用說明書即可操作。
超聲波流量計產品類型
◆ 插入式超聲波流量計：使用我公司專有鉆孔裝置可進行不停產安裝。一般為單聲道測量，為了提高測量準 確度，可選擇三聲道。
◆ 管段式超聲波流量計：需切開管路安裝，但以后的維護可不停產?？蛇x擇單聲道或三聲道傳感器。
◆ 外夾式超聲波流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的硅橡膠或高溫長鏈聚合油 脂）安裝，安裝時不損壞管路。
◆ 便攜式超聲波流量計：便攜使用，內置可充電鋰電池，手持使用，配接磁性傳感器。
◆ 手持式超聲波流量計：體積小，重量輕，內置可充電鋰電池，手持使用，配接磁性傳感器。
◆ 防爆型超聲波流量計：用于爆炸性環境液體流量測量，為防爆兼本安型。即轉換器為防爆型，傳感器為本 質安全型。
◆ 流量測量系統：由多臺超聲波流量計和系統主站組成。適于多條管路的集中測量。
◆ 超聲波流量計：用于供熱系統的熱量測量。
◆ 電池供電型超聲波流量計：采用一節鋰電池供電的一體式超聲波流量計。適于無市電供應的測量場合，一 節電池可使用十年，具有多種測量功能。
超聲波流量計安裝時常規測量時需要輸入下列參數
1. 管道外徑
2. 管壁厚度
3. 管材
4. 襯材參數（如有的話,可包括襯里厚度和襯材聲速）
5. 流體類型
6. 探頭類型 （因?yàn)橹鳈C(jī)可支持多種不同探頭）
7. 探頭安裝方式
安裝超聲波流量計：上述參數條件的輸入步驟一般遵循下列設置步驟
1. 鍵入MENU 1 1 進入11號窗口輸入管外徑后鍵入ENT鍵；
2. 鍵入▼/- 進入12號窗口輸入管壁厚度后鍵入ENT 鍵；
3. 鍵入▼/- 進入14號窗口ENT ,▲/+或▼/- 選擇管材后鍵入ENT 鍵；
4. 鍵入▼/- 進入16號窗口ENT ,▲/+或▼/- 選擇襯材后鍵入ENT 鍵；
5. 鍵入▼/- 進入20號窗口ENT ,▲/+或▼/- 選擇流體類型后鍵入ENT 鍵；
6. 鍵入▼/- 進入23號窗口ENT ,▲/+或▼/- 選擇探頭類型后鍵入ENT 鍵；
7. 鍵入▼/- 進入24號窗口ENT ,▲/+或▼/- 選擇安裝方式后鍵入ENT 鍵；
8. 鍵入▼/- 進入25號窗口，按所顯示的安裝距離及上步所選擇的安裝方式安裝好探頭(見本章安裝部分)；
9. 鍵入MENU 0 1 進入01號窗口顯示測量結果。
安裝超聲波流量計傳感器選擇測量點
超聲波流量計的安裝在所有流量計的安裝中是*簡單便捷的，只要選擇一個合適的測量點，把測量點處的管道參數輸入到流量計中，然后把探頭固定在管道上即可。
為了保證測量精度，選擇測量點時要求選擇流體流場布均勻的部分，一般應遵循下列原則：
1. 選擇充滿流體的材質均勻質密、易于超聲波傳輸?shù)墓芏危绱怪惫芏危黧w向上流動）或水平管段。

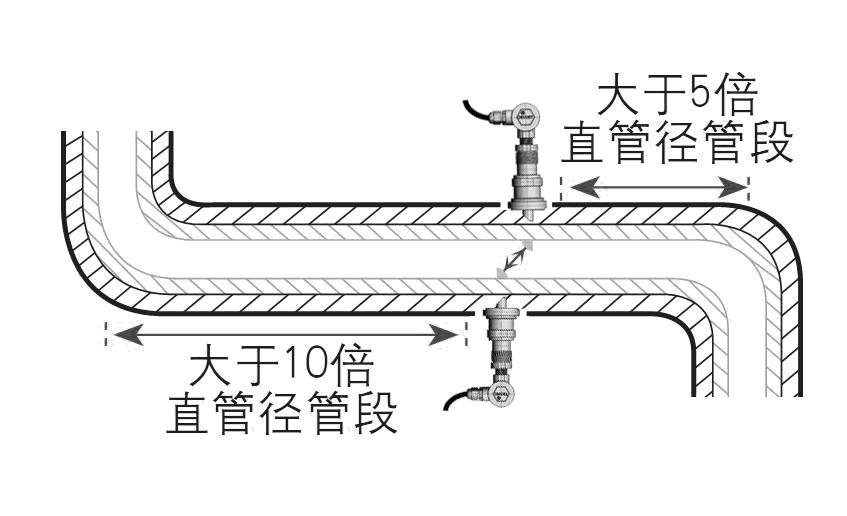

2. 安裝距離應選擇上游大于10倍直管徑、下游大于5倍直管徑以內無任何閥門、彎頭、變徑等均勻的直管段，安裝點應充分遠離閥門、泵、高壓電和變頻器等干擾源。

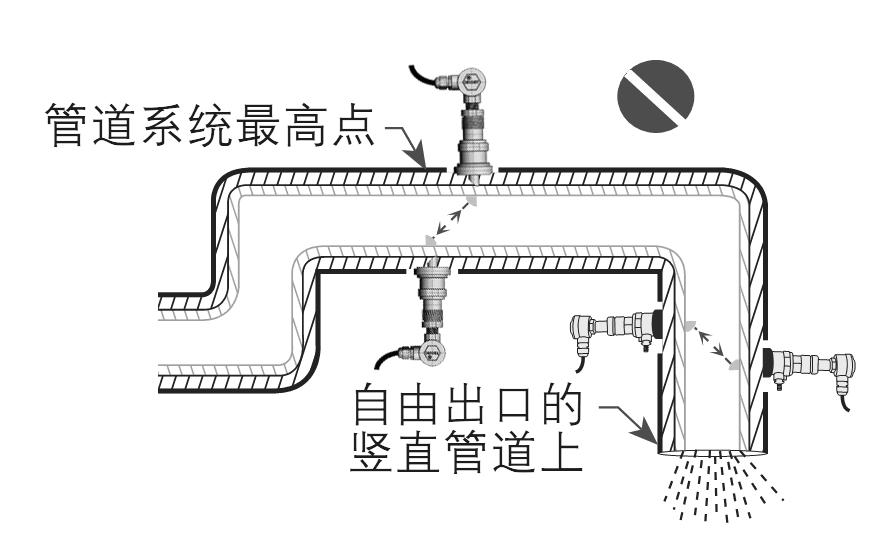

3. 避免安裝在管道系統的*高點或帶有自由出口的豎直管道上（流體向下流動）

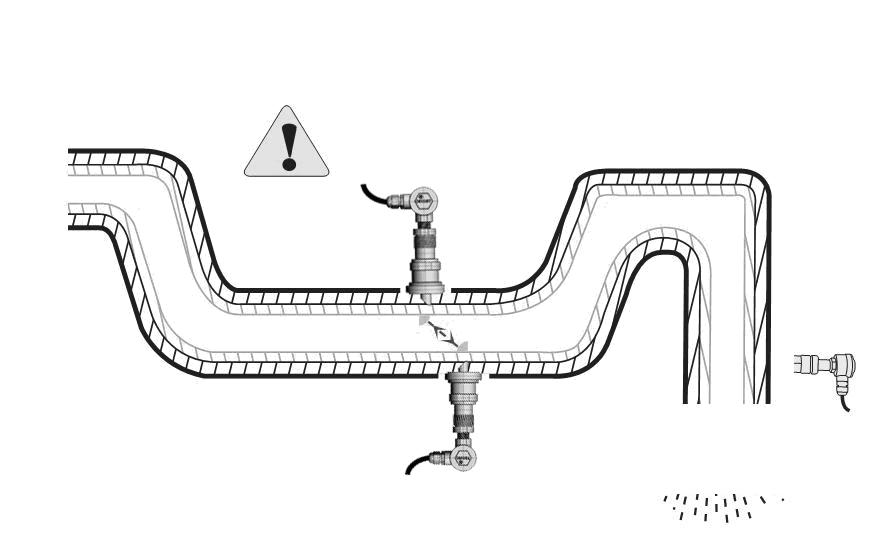

4. 對于開口或半滿管的管道，流量計應安裝在U型管段處

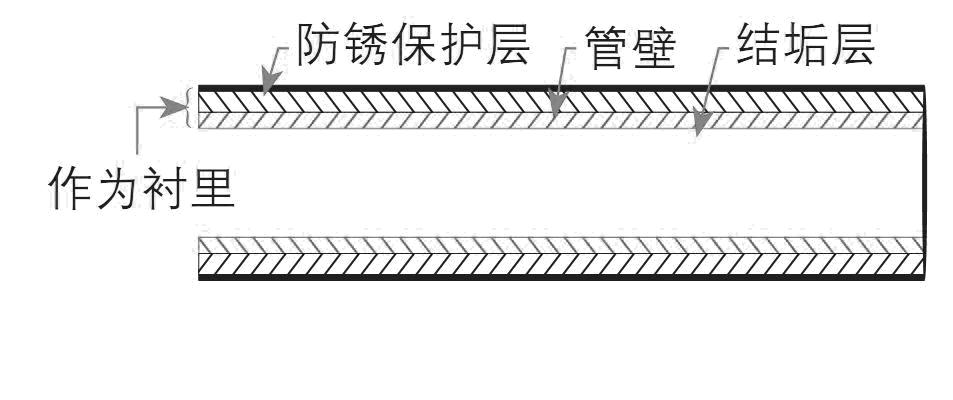

5．充分考慮管內壁結垢狀況，盡量選擇無結垢的管段進行測量。實在不能滿足時，需把結垢考慮為襯里以求較好的測量精度。
6．安裝超聲波流量計要保證測量點處的溫度和壓力在傳感器可工作范圍以內。

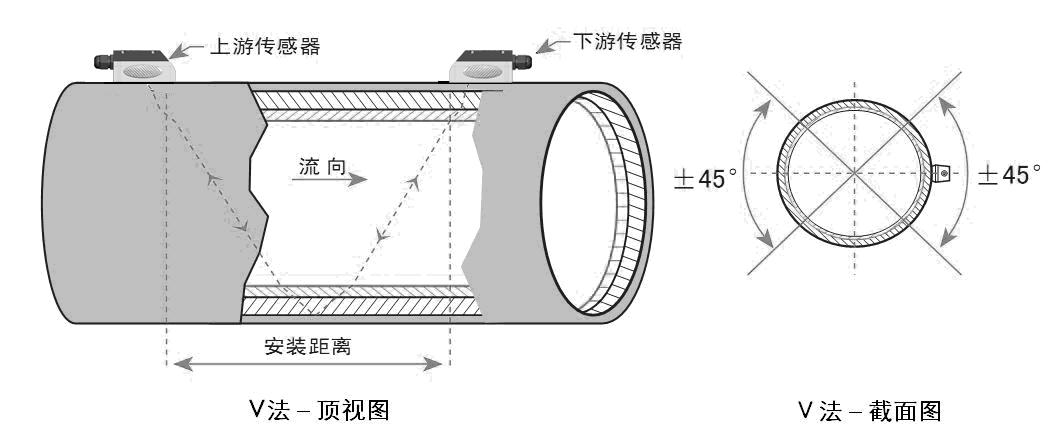

7．安裝超聲波流量計兩個傳感器必須安裝在管道軸面的水平方向上，并且在軸線水平位置±45o范圍內安裝，以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。如果受安裝地點空間的限制而不能水平對稱安裝時，可在保證管內上部分無氣泡的條件下，垂直或有傾角地安裝傳感器。

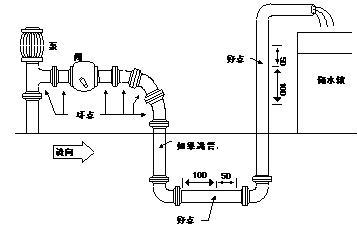

8．選擇管材均勻密致，易于超聲波傳輸?shù)墓芏巍y(cè)量點的選擇請見下例（如下圖）
安裝超聲波流量計的探頭接線部分
請參考本手冊*４頁的接線圖。注意事項：
1、安裝時把欲安裝傳感器的管道區域清理干凈，露出金屬的原有光澤；
2、信號電纜的屏蔽線可懸空不接，不要與正、負*（紅、黑線）短路；
3、傳感器接好線后須用密封膠（耦合劑）注滿，以防進水；
4、傳感器注滿密封膠蓋好蓋后，須將傳感器屏蔽線纜進線孔擰好鎖緊；
5、捆綁傳感器時應將夾具（不銹鋼帶）固定在傳感器的中心部分，使之受力均勻，不易滑動；
6、傳感器與管道的接觸部分四周要涂滿足夠的耦合劑，以防空氣、沙塵進入，影響超聲波信號傳輸。
超聲波流量計安裝探頭
在安裝探頭之前，選擇出管材致密部分進行探頭安裝，須把管外欲安裝探頭的區域清理干凈，除去一切銹跡油漆，*好用角磨機打光，再用干凈抹布蘸丙酮或酒精擦去油污和灰塵，然后在探頭的中心部分和管壁涂上足夠的耦合劑，然后把探頭緊貼在管壁上捆綁好。
注意 1. 兩個探頭要安裝在管道管軸的水平方向上；2. 探頭的安裝方向。
安裝探頭過程中，千萬注意在探頭和管壁之間不能有空氣泡及沙礫。在水平管段上，要把探頭安裝在管道截面的水平軸上，以防管內上部可能存在氣泡。如果受安裝地點空間的限制而不能水平對稱安裝探頭，可在保證管內上部分無氣泡的條件下，垂直或有傾角地安裝探頭。
§2.10.1 安裝超聲波流量計探頭安裝距離
探頭間距以兩探頭的*內距離邊緣為準在輸入了所需的參數以后，查看顯示窗口25所顯示的數字，并使探頭的間距符合25號窗口的數據。
§2.10.2 安裝超聲波流量計探頭安裝方式
探頭安裝方式共有四種。這四種方式分別是V法、Z法、N法和W法。下面分別說明。一般地在小管徑時（DN15~200mm）可先選用V法；V法測不到信號或信號質量差時則選用Z法，管徑在DN200mm以上或測量鑄鐵管時應優先選用Z法。
N法和W法是較少使用方法，適合DN50mm以下細管道。
§安裝超聲波流量計2.10.2.1 V法（常用的方法）
V法一般情況下是標準的安裝方法，使用方便，測量準確?？蓽y(cè)管徑范圍為15mm至大約400mm；安裝探頭時，注意兩探頭水平對齊，其中心線與管道軸線水平。
安裝超聲波流量計2.10.2.2 Z法（*常用的方法）
當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚，造成V法安裝信號弱，機器不能正常工作時，要選用Z法安裝。原因是；使用Z法時，超聲波在管道中直接傳輸，沒有折射（稱為單聲程），信號衰耗小。Z法可測管徑范圍為100mm至6000mm。實際安裝流量計時，建議200mm以上的管道都要選用Z法（這樣測得的信號*大）。
安裝超聲波流量計2.10.2.3 N法（不常用的方法）
N法安裝時，超聲波束在管道中折射兩次穿過流體三次(三個聲程)，適于測量小管徑管道。N法通過延長超聲波傳輸距離，提高測量精度（不常用方法）。
§安裝超聲波流量計2.10.2.4 W法（*不常用的方法）
同N法一樣，W法也通過延長超聲波傳輸距離的辦法來提高小管測量精度。適于測量50mm以下的小管。使用W法時，超聲波束在管內折射三次，穿過流體四次(四個聲程)。
安裝超聲波流量計：檢查安裝
檢查安裝是指檢查探頭安裝是否合適、是否能夠接收到正確的、足夠強的、可以使機器正常工作的超聲波信號，以確保機器長時間可靠的運行。通過檢查接收信號強度、總傳輸時間、時差以及傳輸時間比，可確定安裝是否*佳。
安裝的好壞直接關系到流量值的準確，流量計是否長時間可靠的運行。雖然大多數情形下，把探頭簡單地涂上偶合劑貼到管壁外，就能得到測量結果，這時還是要進行下列的檢查，以確保得到*好的測量結果并使流量計長時間可靠的運行。
安裝超聲波流量計：信號強度
信號強度（M90中顯示）是指上下游兩個方向上接收信號的強度。FV系列使用00.0~99.9 的數字表示相對的信號強度。00.0 表示收不到信號；99.9 表示*大的信號強度。
一般情況下，信號強度越大，測量值越穩定可信，越能長時間可靠的運行。
安裝時應盡量調整探頭的位置和檢查耦合劑是否充分，確保得到*大的信號強度。系統能正常工作的條件是兩個方向上的信號強度大于60.0。當信號強度太低時，應重新檢查探頭的安裝位置、安裝間距以及管道是否適合安裝或者改用Z法安裝
安裝超聲波流量計：信號質量(Q值)
信號質量簡稱Q值（M90中顯示）是指收信號的好壞程度。FV系列使用00~99的數字表示信號質量。00表示信號*差；99表示信號*好，一般要求在60.0以上。
信號質量差的原因可能是干擾大，或者是探頭安裝不好，或者使用了質量差、非專用的信號電纜。一般情形下應反復調整探頭，檢查耦合劑是否充分，直到信號質量盡可能大時為止。
總傳輸時間、時差
窗口93中所顯示的“總傳輸時間、時差”能反應安裝是否合適，因?yàn)榱髁坑?jì)內部的測量運算是基于這兩個參數的，所以當“時差”示數波動太大時，所顯示的流量及流速也將跳變厲害，出現這種情況說明信號質量太差，可能是管路條件差，探頭安裝不合適或者參數輸入有誤。
在通常情況下，時差的波動應小于±20％。但當管徑太小或流速很低時，時差的波動可能稍大些。
傳輸時間比
傳輸時間比用于確認探頭安裝間距是否正確。在安裝正確的情況下傳輸比應為100±3。傳輸時間比可以在M91中進行查看。
當傳輸比超出100±3的范圍時，應檢查參數（管外徑、壁厚、管材、襯里等）輸入是否正確、探頭的安裝距離是否與M25中所顯示的數據一致、探頭是否安裝在管道軸線的同一直線上、是否存在太厚的結垢、安裝點的管道是否橢圓變形等。
