一體式電磁流量計安裝規范

點擊次數:2381 發布時間:2022-01-05 09:23:17

一體式電磁流量計主要用來測量流動性較好的導電介質流量,一般用于智能化、自動化工程的好幫手,下面就來看一下一體式電磁流量計的安裝方法,用較簡單的一張圖片就明白一體式電磁流量計是如何安裝的。

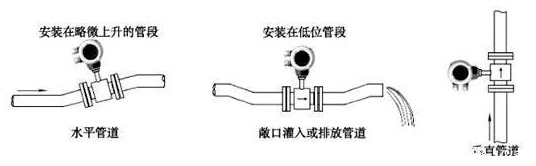

先讓我們來看一下這幾張圖片:一體式電磁流量計安裝圖



一體式電磁流量計安裝基本知識

選擇充滿液體的直管段,如管路的垂直段(流向由下向上為宜)或充滿液體的水平管道(整個管路中*低處為宜),在安裝與測量過程中,不得出現非滿管情況。

1、測量位置應選在上游大于5D和下游有3D直管段處,或按照廠家儀表說明書安裝。

2、測量點選擇應盡可能遠離泵,閥門等設備,避免其對測量的干擾。

3、測量點選擇應盡可能遠離大功率電臺,強磁場干擾源等。


一體式電磁流量計安裝及環境要求

環境條件:

流量計,特別是帶智能液晶顯示屏幕的流量計,安裝位置應該盡量避免陽光直射,環境溫度要在5C~55C之間。


避開強干擾源

要選擇無強電磁場輻射的場所安裝流量計,避開例如電動機、變壓器、變頻器等一些容易引致電磁干擾的設備。流量計的測量原理基于法拉*電磁感應定律,它產生的原始信號非常微弱,不足毫伏。如果流量計附近有強電磁場輻射,將會影響測量的精確度,甚至無法正常工作。

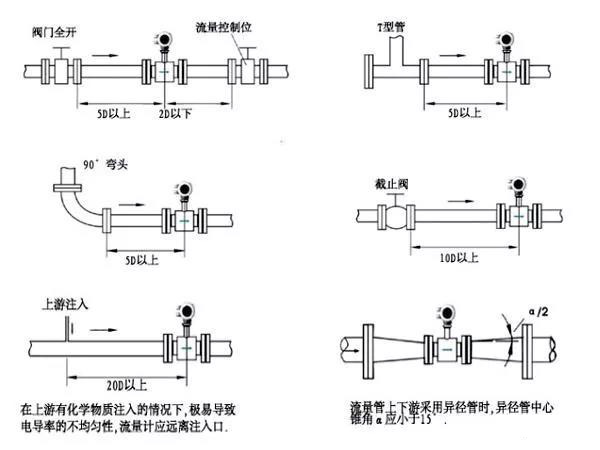

直管段長度

注意盡量避開渦流產生部件,如各種閥門、彎頭、旁路等,盡量延長流量計上下游直管段,必要時安裝整流管,確保流量計的上游直管段必須為5個DN(測量管徑)以上,下游保證在2個DN以上。


液體電導率必須均勻穩定

不要把流量計安裝在被測流體電導率*不均勻的地方。如果上游有不同介質注入,將會導致電導率不均勻,而且會影響測量。這種情況下,建議將注入口移到下游;如果必須從上游注入,則應該盡量遠離流量計。一般保持20個DN以上的距離為佳,以保證液體充分混合均勻。


保持電*軸線處于水平

測量電*平面必須保持水平,這樣可以防止由于氣泡而導致的兩個電*之間的短時間絕緣。


無氣泡

在流量計安裝管道設計時應確保無氣泡產生。

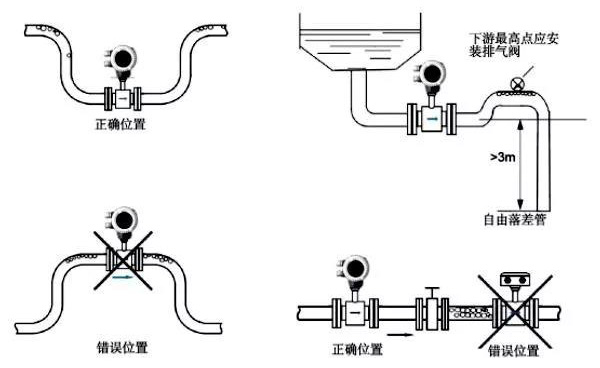

流量計管路滿管

流量計可以水平、垂直和傾斜安裝。但是管路結構應保證測量管必須始終充滿液體(滿管)。管路設計時注意確保測量管段無氣泡,否則將會造成測量不穩定和偏差過大。



安裝方式的選擇

如果被測介質含有固體顆?;驖{液,建議垂直安裝(流向自下而上),避免固體顆粒沉積在流量計測量管內。流量計在水準或傾斜安裝時,其電*軸線應該處于水準位置。假如電*軸線與地面垂直,則上方的電*附近容易聚集氣泡。


管道安裝

避免流量計上下游管道不對中或傾斜,并保持與上下游法蘭對準。安裝前清除焊接殘渣和凸起物,并墊上墊片。流量計裝到管道上后應禁止在該管段上進行電焊作業,防止襯里受損。


接地

由于一體式電磁流量計的感應信號很弱,易受雜訊影響。因此,傳感器、轉換器的基準電位必須與被測液體相同,共同接地。

一體式電磁流量計兩側安裝接地環或接地電*的作用就是建立流量計殼體和液體的等電位。


注意事項

切忌用棒或繩子穿過流量計測量管道將其吊運,因為測量管內襯一旦受到損壞,將造成流量計報廢。

對DN80口徑以上流量計,切忌用手或繩子拎著流量計的轉換器或接線盒,因為轉換器或接線盒的材質是強度較脆的鋁合金,無法承受較大的重量。在儲運、安裝流量計的過程中,應時刻注意保護流量傳感器的襯里,以免受到損壞。
