成品油流量計產品概述

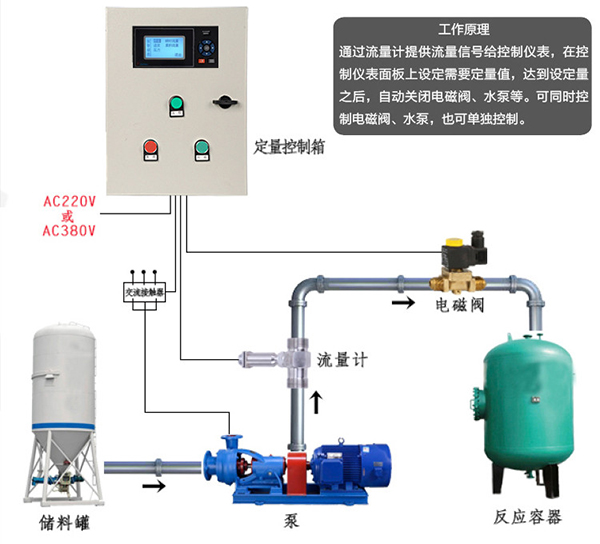

渦輪流量計與顯示儀表配套使用,適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。
成品油流量計產品特點
渦輪流量計特點
1.壓力損失小,葉輪具有防腐功能。
2.具有較高的抗電磁干擾和抗震動能力,性能可靠工作壽命長。
3.渦輪流量計采用先進的超低功耗單片微機技術,整機功能強,功耗低,性能優越。具有非線性精度補償功能的智能流量 顯示器。修正公式精度優于±0.02%。
4.儀表系數可由按鍵在線設置,并可顯示在LCD屏上,LCD屏直觀清晰,可靠性高。
5.采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。
6、結構緊湊輕巧,安裝維護方便,流通能力大;
7、適用高壓測量,儀表表體上不必開孔,易制成高壓型儀表;
8、專用型傳感器類型多,可根據用戶特殊需要設計為各類專用型傳感器,例如低溫型、雙向型、井下型、混砂專用型等
9、可制成插入型,適用于大口徑測量,壓力損失小,價格低,可不斷流取出,安裝。
成品油流量計基本參數
1、精度等級:±1%R、±0.5%R、±0.2%R(需特制)
2、量程比:1:10:1:15:1:20
3、儀表材質:304不銹鋼、316(L)不銹鋼等
4、被測介質溫度(℃):-20~+120℃
5、環境條件:溫度-10~+55℃,相對濕度5%~90%,大氣壓力86~106Kpa
6、信號傳輸線:STVPV3×0.3(三線制),2×0.3(二線制)
7、傳輸距離:≤1000m
8、信號線接口:基本型:豪斯曼接頭或自帶三芯線纜;防爆型:內螺紋M20×1.5
9、防爆等級:基本型:非防爆產品;防爆型:ExdIIBT6
10、防護等級:IP65

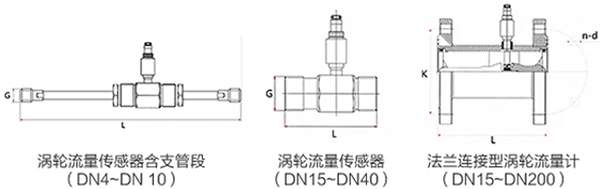

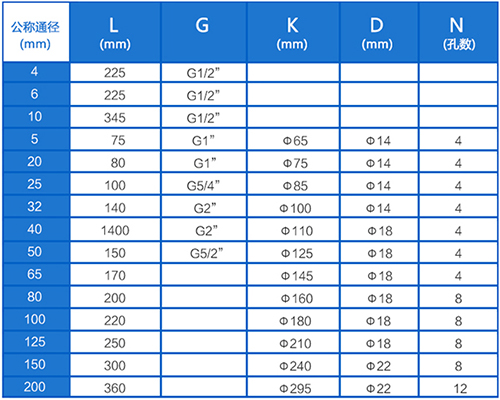

成品油流量計安裝尺寸
成品油流量計的安裝
1、儀表安裝采用法蘭連接、螺紋連接及夾裝式;
2、安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致,且上游直管段應≥20dn,下游直管段應≥5dn(dn為管道內徑)。
3、傳感器應遠離外界磁場,如不能避免,應采取必要的措施;
4、為了檢修時不至影響液體的正常輸送,應在傳感器兩端的直管段外安裝旁通管道(如圖四);
5、傳感器露天安裝時,請做好放大器插頭的防水處理;
6、傳感器與顯示儀表的接線,應根據放大器的電源來選擇接線方式,詳見有關“使用說明書
成品油流量計儀表分類
1、按儀表功能分類,LWGY系列渦輪流量計可分為2大類,即:
渦輪流量傳感器/變送器
智能一體化渦輪流量計
2、功能說明
渦輪流量傳感器/變送器
該類渦輪流量產品本身不具備現場顯示功能,僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號(4-20mA);儀表價格低廉,集成度高,體積小巧,特別適用于 與二次顯示儀、PLC 、DCS 等計算機控制系統配合使用。
按照不同的輸出信號,該類產品可分為LWGY-□N型和LWGY-□A型
LWGY-□N型傳感器:12~24VDC供電,三線制脈沖輸出,高電平≥8V,低電平≤0.8V;信號傳輸距離≤1000米;
LWGY-□A型變送器:24VDC供電,二線制4-20mA輸出,信號傳輸距離≤1000。

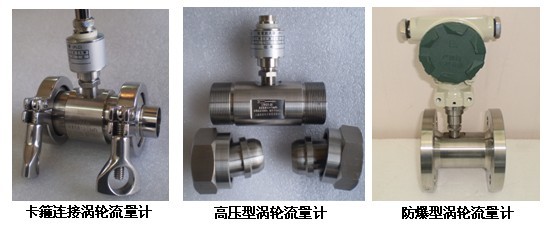

該類渦輪流量產品均分為基本型和防爆型(ExdIIBT6)兩種,外形如圖
智能一體化渦輪流量計
采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表,采用雙排液晶現場顯示,具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正,智能補償儀表系數非線性,并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量(4 位有效數字)及累積流量(8 位有效數字,帶清零功能)。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品,防爆等級為:ExdIIBT6。
該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為LWGY-□B型和LWGY-□C型。
LWGY-□B型:供電電源采用3.2V10AH鋰電池(可連續運行 4 年以上);無信號輸出功能。
LWGY-□C型:供電電源采用24VDC外供電,輸出4-20mA標準兩線制電流信號,并可根據不同的現場需要,可增加RS485或HART通訊。
成品油流量計選型
渦輪流量計正確選型才能保證渦輪流量計更好的使用。選用什么種類的渦輪流量計應根據被測流體介質的物理性質和化學性質來決定?使渦輪流量計的通徑、流量范圍、襯里材料、電*材料和輸出電流等都能適應被測流體的性質和流量測量的要求.
1、精密功能檢查
精度等級和功能根據測量要求和使用場合選擇儀表精度等級,做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合,應該選擇精度等級高些,如1.0級、0.5級,或者更高等級; 用于過程控制的場合,根據控制要求選擇不同精度等級;有些僅僅是檢測一下過程流量,無需做精確控制和計量的場合,可以選擇精度等級稍低的,如1.5級、2.5級,甚至 4.0級,這時可以選用價格低廉的插入式渦輪流量計。
2、可測量的介質
測量介質流速、儀表量程與口徑測量一般的介質時,渦輪流量計的滿度流量可以在測量介質流速0.5—12m/s范圍內選用,范圍比較寬。選擇儀表規格(口徑)不一定與工藝管道相同,應視測量流量范圍是否在流速范圍內確定,即當管道流速偏低,不能滿足流量儀表要求時或者在此流速下測量準確度不能保證時,需要縮小儀表口徑,從而提高管內流速,得到滿意測量結果。
渦輪流量計與顯示儀表配套使用,適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。
成品油流量計產品特點
渦輪流量計特點
1.壓力損失小,葉輪具有防腐功能。
2.具有較高的抗電磁干擾和抗震動能力,性能可靠工作壽命長。
3.渦輪流量計采用先進的超低功耗單片微機技術,整機功能強,功耗低,性能優越。具有非線性精度補償功能的智能流量 顯示器。修正公式精度優于±0.02%。
4.儀表系數可由按鍵在線設置,并可顯示在LCD屏上,LCD屏直觀清晰,可靠性高。
5.采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。
6、結構緊湊輕巧,安裝維護方便,流通能力大;
7、適用高壓測量,儀表表體上不必開孔,易制成高壓型儀表;
8、專用型傳感器類型多,可根據用戶特殊需要設計為各類專用型傳感器,例如低溫型、雙向型、井下型、混砂專用型等
9、可制成插入型,適用于大口徑測量,壓力損失小,價格低,可不斷流取出,安裝。
成品油流量計基本參數
1、精度等級:±1%R、±0.5%R、±0.2%R(需特制)
2、量程比:1:10:1:15:1:20
3、儀表材質:304不銹鋼、316(L)不銹鋼等
4、被測介質溫度(℃):-20~+120℃
5、環境條件:溫度-10~+55℃,相對濕度5%~90%,大氣壓力86~106Kpa
6、信號傳輸線:STVPV3×0.3(三線制),2×0.3(二線制)
7、傳輸距離:≤1000m
8、信號線接口:基本型:豪斯曼接頭或自帶三芯線纜;防爆型:內螺紋M20×1.5
9、防爆等級:基本型:非防爆產品;防爆型:ExdIIBT6
10、防護等級:IP65
成品油流量計安裝尺寸
成品油流量計的安裝
1、儀表安裝采用法蘭連接、螺紋連接及夾裝式;
2、安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致,且上游直管段應≥20dn,下游直管段應≥5dn(dn為管道內徑)。
3、傳感器應遠離外界磁場,如不能避免,應采取必要的措施;
4、為了檢修時不至影響液體的正常輸送,應在傳感器兩端的直管段外安裝旁通管道(如圖四);
5、傳感器露天安裝時,請做好放大器插頭的防水處理;
6、傳感器與顯示儀表的接線,應根據放大器的電源來選擇接線方式,詳見有關“使用說明書
成品油流量計儀表分類
1、按儀表功能分類,LWGY系列渦輪流量計可分為2大類,即:
渦輪流量傳感器/變送器
智能一體化渦輪流量計
2、功能說明
渦輪流量傳感器/變送器
該類渦輪流量產品本身不具備現場顯示功能,僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號(4-20mA);儀表價格低廉,集成度高,體積小巧,特別適用于 與二次顯示儀、PLC 、DCS 等計算機控制系統配合使用。
按照不同的輸出信號,該類產品可分為LWGY-□N型和LWGY-□A型
LWGY-□N型傳感器:12~24VDC供電,三線制脈沖輸出,高電平≥8V,低電平≤0.8V;信號傳輸距離≤1000米;
LWGY-□A型變送器:24VDC供電,二線制4-20mA輸出,信號傳輸距離≤1000。
該類渦輪流量產品均分為基本型和防爆型(ExdIIBT6)兩種,外形如圖
智能一體化渦輪流量計
采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表,采用雙排液晶現場顯示,具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正,智能補償儀表系數非線性,并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量(4 位有效數字)及累積流量(8 位有效數字,帶清零功能)。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品,防爆等級為:ExdIIBT6。
該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為LWGY-□B型和LWGY-□C型。
LWGY-□B型:供電電源采用3.2V10AH鋰電池(可連續運行 4 年以上);無信號輸出功能。
LWGY-□C型:供電電源采用24VDC外供電,輸出4-20mA標準兩線制電流信號,并可根據不同的現場需要,可增加RS485或HART通訊。
成品油流量計選型
渦輪流量計正確選型才能保證渦輪流量計更好的使用。選用什么種類的渦輪流量計應根據被測流體介質的物理性質和化學性質來決定?使渦輪流量計的通徑、流量范圍、襯里材料、電*材料和輸出電流等都能適應被測流體的性質和流量測量的要求.
1、精密功能檢查
精度等級和功能根據測量要求和使用場合選擇儀表精度等級,做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合,應該選擇精度等級高些,如1.0級、0.5級,或者更高等級; 用于過程控制的場合,根據控制要求選擇不同精度等級;有些僅僅是檢測一下過程流量,無需做精確控制和計量的場合,可以選擇精度等級稍低的,如1.5級、2.5級,甚至 4.0級,這時可以選用價格低廉的插入式渦輪流量計。
2、可測量的介質
測量介質流速、儀表量程與口徑測量一般的介質時,渦輪流量計的滿度流量可以在測量介質流速0.5—12m/s范圍內選用,范圍比較寬。選擇儀表規格(口徑)不一定與工藝管道相同,應視測量流量范圍是否在流速范圍內確定,即當管道流速偏低,不能滿足流量儀表要求時或者在此流速下測量準確度不能保證時,需要縮小儀表口徑,從而提高管內流速,得到滿意測量結果。
型號 | 說明 | |||||||
LWGY- | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
公稱通徑 | 4 | 4mm | ||||||
6 | 6mm | |||||||
10 | 10mm | |||||||
15 | 15mm | |||||||
20 | 20mm | |||||||
25 | 25mm | |||||||
32 | 32mm | |||||||
40 | 40mm | |||||||
50 | 50mm | |||||||
65 | 65mm | |||||||
80 | 80mm | |||||||
100 | 100mm | |||||||
125 | 125mm | |||||||
150 | 150mm | |||||||
200 | 200mm | |||||||
類型 | N | 傳感器型:+12V或24V供電,輸出三線制脈沖信號 | ||||||
A | 變送器型:+24V供電,輸出二線制4~20mA | |||||||
B | 智能型:鋰電池供電,現場顯示無信號輸出 | |||||||
C | 智能型:+24V供電,現場顯示并輸出二線制4~20mA | |||||||
C1 | 智能型:+24V供電,現場顯示并帶有RS485通訊協議 | |||||||
C2 | 智能型:+24V供電,現場顯示并帶有HART通訊協議 | |||||||
精度等級 | 05 | 0.5級 | ||||||
10 | 1.0級 | |||||||
02 | 0.2級(協商訂貨,生產周期較長) | |||||||
渦輪類型 | W | 擴展測量范圍 | ||||||
S | 標準測量范圍 | |||||||
材 質 | S | 304不銹鋼 | ||||||
L | 316(L)不銹鋼 | |||||||
防 爆 | N | 非防爆型 | ||||||
E | 防爆型,ExdⅡBT6 | |||||||
壓力等級 | N | 常規(參照表2) | ||||||
H(x) | 高壓(參照表2) |
