水管道流量計廠家,dn350輸水管道流量計
點擊次數:1681 發布時間:2021-01-16 15:32:38
水管道流量計產品概述
電磁流量計是一種根據法拉*電磁感應定律來測量管內導電介質體積流量的感應式儀表,采用單片機嵌入式技術實現數字勵磁,同時在電磁流量計上采用CAN現場總線,屬國內*創,技術達到國內**水平。在滿足現場顯示的同時,還可以輸出4~20mA電流信號供記錄、調節和控制用,現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門除可測量一般導電液體的流量外,還可測量液固兩相流,高粘度液流及鹽類、強酸、強堿液體的體積流量。
水管道流量計測量原理
1)概述
依據:
據法拉*電磁感應定律,測量管道內的流動的導電液體(等效于許多連續的導電薄圓盤)做垂直于磁場的運動,產生感應電動勢,電勢大小與流量相關。
磁場:
恒定磁場:適于測量時不易產生*化現象的非電解液;
交變磁場:工業用的大部分形式(可減小*化現象)。

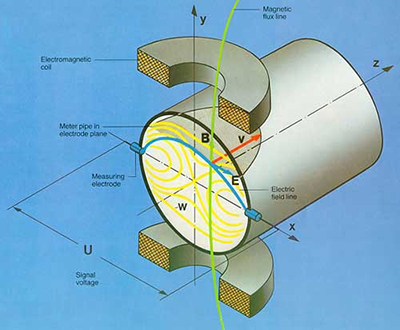

根據法拉*電磁感應定律,當一導體在磁場中運動切割磁力線時,在導體的兩端即產生感生電勢E,其方向由右手定則確定,其大小與磁場的磁感應強度B,導體在磁場內的長度L及導體的運動速度u成正比,如果B,L,u三者互相垂直,則E = BLu
2)測量模型
感應電勢的方向由右手定則確定,大小由下式?jīng)Q定:
水管道流量計選用及安裝要求
被測流體必須是導電液體。不能測氣體、蒸汽、石油制品、甘油、酒精及純凈水等;
量程的選擇:常用流量*好超過滿量程的50%。常用流速為2~4m/s*合適;
壓力的選擇:使用壓力必須低于電磁流量計額定工作壓力,一般不超過16×105Pa;
溫度的選擇。被測介質溫度不能超過村里材料的容許使用溫度,一般≤200°C。
水管道流量計安裝注意事項
推薦垂直安裝,且被測流體是自下而上流動。也可水平安裝,但要使兩電*在同一水平面上,要保證測量導管都充滿液體。
流量計的外殼、屏蔽線、測量導管都要接地。要求單獨設置接地點,不要連接在電機或上、下管道上。(因信號較弱,滿量程時只有幾毫伏,且流量很小時,只有幾微伏,外界稍有干擾就會影響測量精度。)
安裝地點要遠離一切磁源。(如大功率電機、變壓器等)
流量計前必須有10D左右的直管段,以消除各種局部阻力對流線分布對稱性的影響。
使用電磁流量計時要注意
⑴不能用來測量氣體、蒸汽以及含有大量氣體的液體。
⑵不能用來測量電導率很低的液體介質,如對石油制品或有機溶劑等介質。
⑶普通工業用電磁流量計由于測量管內襯材料和電氣絕緣材料的限制,不能用于測量高溫介質;如未經特殊處理,也不能用于低溫介質的測量,以防止測量管外結露(結霜)破壞絕緣。
水管道流量計的優點
主要體現在以下幾個方面:
⑴壓力損失相對較小。電磁流量計的傳感器結構簡單,測量管內沒有可動部件,也沒有任何阻礙流體流動的節流部件,當流體通過流量計時不會引起任何附加的壓力損失,流量計的阻力僅是同一長度管道的沿程阻力,是流量計中運行能耗*低的流量?jī)x表之一。
⑵可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。電磁流量計的測量通道是一段無阻流檢測件的光滑直管,因不易阻塞適用于測量含有固體顆?;蚶w維的液固二相流體,如紙漿、煤水漿、礦漿、泥漿和污水等;電磁流量計易于選擇與流體接觸件的材料品種,可應用于腐蝕性流體。
⑶電磁流量計所測得的體積流量,實際上不受流體密度、粘度、溫度、壓力和電導率(只要在該儀表的要求的臨界值以上)變化明顯的影響,因此,電磁流量計經水標定后,可以用來測量其它導電性液體的流量。
⑷量程范圍寬。量程比通常為20:1~100:1,甚至更大。此外電磁流量計的輸出只與被測介質的平均流速成正比,而與軸對稱分布下的流動狀態(層流或紊流)無關。
⑸口徑范圍寬,從幾個毫米一直到幾米。
⑹電磁流量計無機械慣性,反應靈敏,可以測量瞬時脈動流量,也可測量正反兩個方向的流量。
