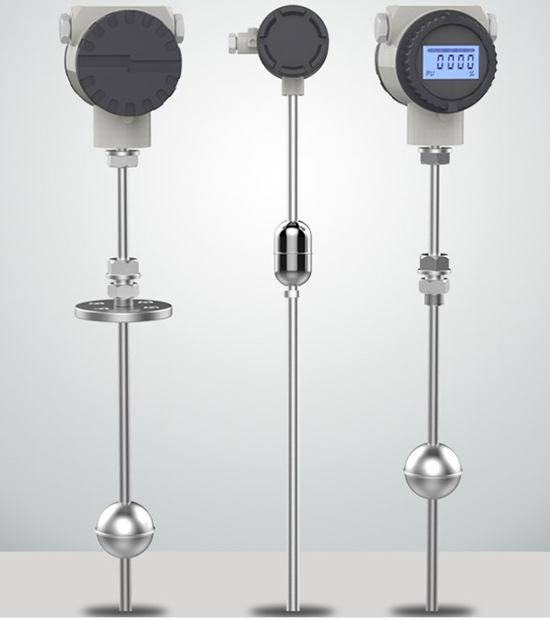

磁性浮球式液位計
- 品*：JKM/凱銘儀表
- 型號：JKM-UQZ
- 測量范圍：0-6000mm
- 精度等級：±10mm
- 公稱通徑：DN50-DN150
- 適用介質：地下槽、池、水箱
- 工作壓力：1.6、2.5MPa
- 工作溫度：10℃～+80℃
- 供電方式：24VDC
- 訂貨號：KPYUECHQZ386
磁性浮球式液位計功能與適用范圍
浮球液位變送器由液位傳感器和電流轉換器兩部分組成，磁性浮球比重小于0.5，可漂浮于液面之上并沿導桿上下移動，導桿內裝測量元件，在外磁場作用下產生正比于液位變化的電阻信號，浮球與液位同步變化，控制干簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4～20mA標準電流信號并疊加數字信號輸出。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。廣泛適用于煉油、化工、造紙、食品及污水處理等行業。
浮球液位變送器適用于承壓或非承壓容器內水、油或其他液體的液位測量，對于地下貯槽和高層水箱的液位測量尤為理想。并可提供耐腐品種，廣泛應用于化工、冶金、電力、制藥、造紙、食品、工業活水處理等行業。具有安裝簡單、使用方便、顯示清晰、穩定可靠等優點。
液位變送器由不銹鋼或防腐材料構成，且具有隔爆的防護性能。
磁性浮球式液位計產品特點：
安裝方便，結構簡單
性能可靠
耐腐蝕、防爆
磁性浮球式液位計主要技術指標：
測量范圍：L：0～6000nn內由用戶任意選擇。
輸出信號：0～20mA DC
準確度：±10mm
介質密度：≥0.7g/cm
介質粘度：≤1.25St（1=10m/S）
工作溫度：-40～60℃
負載阻抗：620Ω
供電電壓：24V DC
出線口接頭：內螺紋M20×1.5
連接法蘭：HG20592～20635-97 DN150 PN1.6、2.5MPa，其他法蘭標準如GB，HGJ，ANSI等用戶注明
防爆標志：隔爆型dⅡBT4
浮球材料：0Cr18Ni9，聚四氟乙烯
磁性浮球式液位計優勢分析：
結構簡單，無任何可動或彈性元件，因此可靠性*高，維護量*少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何專業工具。
調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
用途廣泛：可用于高溫高壓、強腐蝕等介質的液位測量。
磁性浮球式液位計主要技術指標
有效檢測范圍：0-0.2-20m
精度：0.5級、1級、1.5級
承壓范圍：負壓、常壓、高壓（32MPa以下）
工作溫度：-50～240℃
環境溫度：-20～75℃
適用介質：酸、堿、鹽或?qū)熬鬯姆蚁o腐蝕的任意介質
輸出信號：4～20mA、二線制
供電電源：負載電阻0-750Ω DC24V
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80
